基本概念——单位转换

Dynamo和Revit结合地很好,除了。。。内部单位悲摧地不一致。

简单地说,所有在Dynamo里不带单位的数值(最常见的就是坐标点),Dynamo都会把它们认为是以“米”为单位。所以,如果你想创建两根距离10英尺的轴网,这样做是不行的:

a1

无论在项目模板中“单位”设置是英制还是公制,是“厘米”还是“毫米”,所创建的两个轴网之间的间距永远是10米。

a2

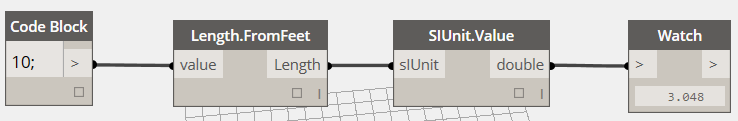

那么,怎样才能得到正确的数值呢,没有捷径,只能通过手动转换,让我们来看看,如何进行有效地转换:Dynamo提供了一些结点用于单位转换,比如若想把10英尺转换成米制单位,可以这样做:

a3

其中“3.048”就是一个可以直接输入Revit结点的米制数值了。这里Length.FromFeet表示把一个无单位的数值转换成英尺单位的数值。而SIUnit.Value可以把任何一个有单位的数值转换成以米为单位的值,然后把单位抹掉。

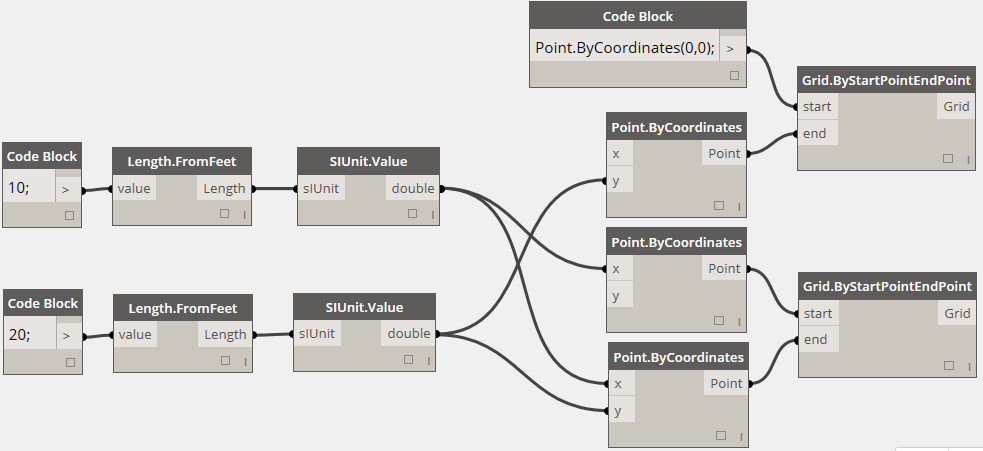

所以真正可以创建间距10英尺轴网的Dynamo程序是这样子的:a4



我们再用一个Revit中更为实际的例子来说明这个转换过程:

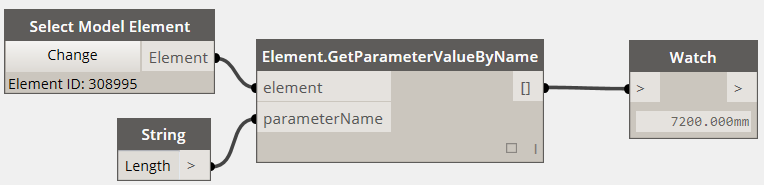

首先我们可以用Element.GetParameterValueByName, 取到一面墙的长度:

a5

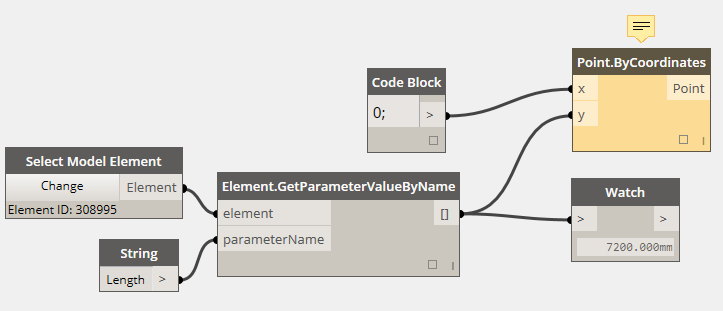

请注意这个长度是带单位的。Watch窗口里显示的单位可以在Dynamo菜单栏“Setting”>“Length Display Unit”里选择。然后,我们想以这个墙的长度为Y值创建一个点:

a7

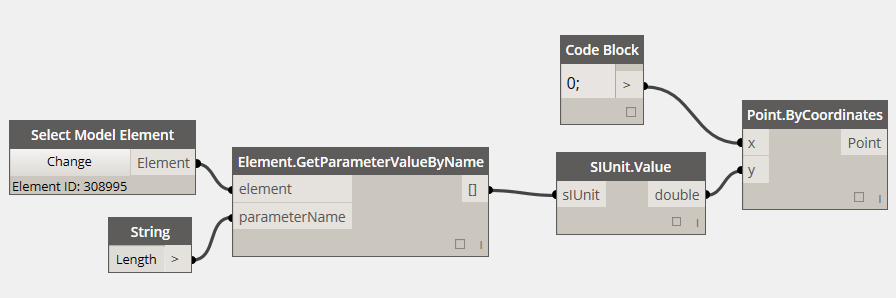

我们发现,Dynamo出现错误提示。(结点显示黄色,表明程序编写出错)主要原因是,点作为Dynamo里的元素,定义在Dynamo的世界坐标系下,而这个坐标系是没有单位的(虽然转化成其它单位时会默认为米)。要想做到这一点,必须中间再加个SIUnit.Value转换:

a8

当我们完成了这个步骤之后,才能得到正确的结果。

《基本概念——单位转换》有1个想法

  1. 单位转换是不是在0.8的版本变化了?SIUnit.Value没有了,Revit里默认以毫米为单位,运行轴线的实例是问题的
